高清攝像頭普及到我們手中的移動終端上，這對二維碼快速掃描提供了幫助，也降低了使用二維碼進行巡視管理的設備成本。此外，以前的移動終端使用封閉化的平臺系統，不利于終端的應用開發，目前隨著終端平臺的開放化、智能化，基于智能移動平臺的APP(Application)應用已經成為企業信息化管理的重要手段。

二維碼的技術與運行維護成本的優勢都非常適合建立一套使用二維碼識別的電力設備巡視系統來滿足現場工作的需求，使這項工作實時化、規范化、科學化、計算機網絡管理化。

售電實務(第六期)之打造核心盈利能力研討 5月9日-11日

2系統整體設計

依據圖1傳統變電站電力設備巡視作業流程，系統根據配置好的變電站巡視周期，定期生成巡視任務下發到終端，值班人員每日只要根據現場終端外出巡視，在變電站巡視時應用現場終端掃描站里設置的各個二維碼標簽，識別后標記已巡視并記錄下巡視狀況，全所所有二維碼標簽掃描結束后可結束本次巡視。

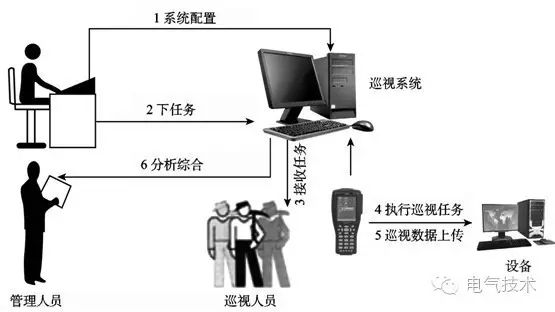

圖1變電站電力設備巡視作業流程

系統可設計為三個主體運作流程：系統數據配置、終端巡檢使用和報表管理。

2.1系統數據配置

主要流程含圖2所示各環節。

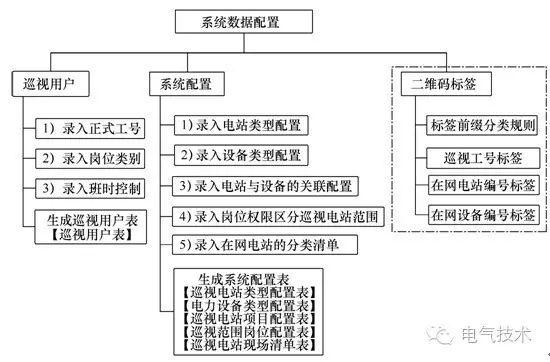

圖2系統數據配置框圖

售電實務(第六期)之打造核心盈利能力研討 5月9日-11日

其中“巡視用戶”和“系統配置”通過Execl數據庫表進行管理，可將其它系統內相應的信息(員工信息、電站信息、設備信息等)復制過來，或進行獨立錄入，然后生成相應的配置文件。當用戶信息和設備信息發生更新時，可以使用新的版本重新安裝，也可以直接復制相應的配置文件到安裝目錄，即可實現系統數據的更新。

“二維碼標簽”指對所有涉及的二維碼進行分類，保證一類數據使用一種編號前綴。和巡視用戶、電站類型、不同的設備類型對應起來，當終端掃描二維碼編號時，讀取具體的編號值后能夠根據編號前綴進行區別，進行相應的操作。

2.2終端巡檢使用

主要流程含圖3各環節。

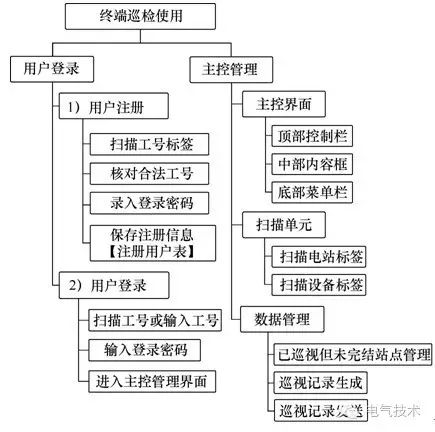

圖3終端巡檢使用框圖

用戶登錄環節：將用戶ID打印成二維碼標簽，進行掃描注冊和登錄，方便自動化管理。

主控管理環節：由用戶觸摸選擇具體操作，實現對電站設備巡視信息的掃描和錄入，以及巡視記錄的管理。該部分采用選擇狀態機的控制模式，根據用戶選擇，進入【主控態】、【站點態】、【掃描態】、【設備態】等多個控制界面，實現信息的輸入管理。

2.3報表管理

報表管理如圖4所示，對巡視終端上送的巡檢記錄進行匯總，按照站點和設備兩個維度，對單個班時和時段進行報表匯總，實現電網設備巡檢無紙化報表管理。

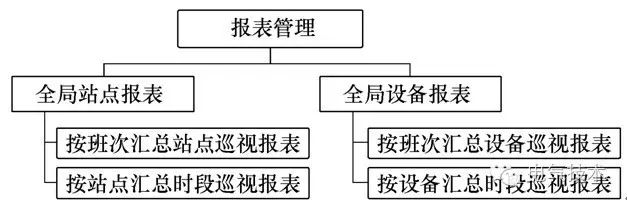

圖4報表管理框圖

售電實務(第六期)之打造核心盈利能力研討 5月9日-11日

3核心-終端平臺設計

最核心的功能單元-終端平臺主要含下列功能：

1)用戶登錄。實現合法用戶的注冊并保存注冊密碼，注冊用戶使用密碼進行登錄。將用戶也作為二維碼管理的一部分，支持巡視人員二維碼標簽，可將標簽打印后貼在工號牌上，用戶注冊或切換用戶時，可掃描選擇獲取，不需要手工輸
