提示：電能質量即電力系統中電能的質量。理想的電能應該是完美對稱的正弦波。一些因素會使波形偏離對稱正弦，由此便產生了電能質量問題。一方面我們研究存在哪些影響因素會導致電能質量問題，一方面我們研究這些因素會導致哪些方面的問題，最后，我們要研究如何消除這些因素，從而最大程度上使電能接近正弦波。

一、電能的質量指標

頻率：額定頻率：50Hz;頻率偏差：±0.2Hz(≥3000MW系統)±0.5Hz(<3000MW系統)

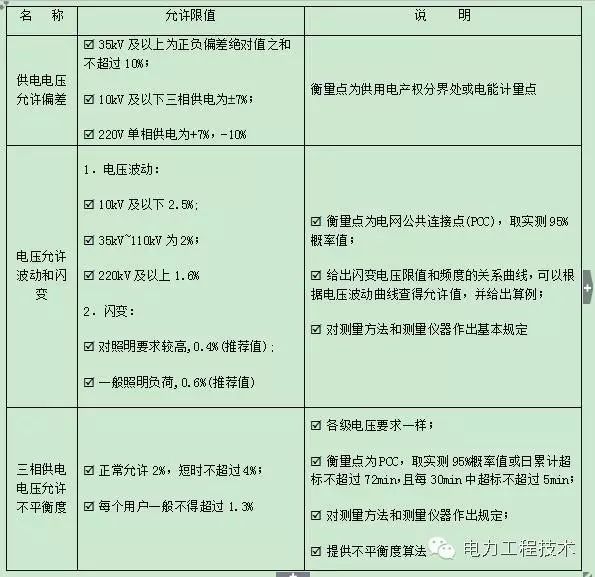

質量標準：正弦波電壓和電流見下表。

諧波的危害與抑制：對于電網、電力設備、通訊都會產生負面影響;

二、電壓允許偏差

用電設備的運行指標和額定壽命是對其額定電壓而言的。當其端子上出現電壓偏差時，其運行參數和壽命將受到影響，影響程度視偏差的大小、持續的時間和設備狀況而異，電壓偏差計算式如下：

電壓偏差(%)=(實際電壓-額定電壓)/額定電壓×100%

《電能質量供電電壓允許偏差》(GB12325-90)規定電力系統在正常運行條件下，用戶受電端供電電壓的允許偏差為：

(1)35kV及以上供電以上正、負偏差的絕對值之和小于10%，對電壓質量有特殊要求的用戶為額定電壓的+5%～-5%;

(2)10kV及以下高壓供電和低壓電力用戶為額定電壓的+7%～-7%;

(3)低壓照明用戶為額定電壓的+5%～-10%。為了保證用電設備的正常運行，在綜合考慮了設備制造和電網建設的經濟合理性后，對各類用戶設備規定了如上的允許偏差值，此值為工業企業供配電系統設計提供了依據。

三、改善電壓偏差的主要措施

1、就地進行無功功率補償，及時調整無功功率補償量，無功負荷的變化在電網各級系統中均產生電壓偏差，它是產生電壓偏差的源，因此，就地進行無功功率補償，及時調整無功功率補償量，從源上解決問題，是最有效的措施。

2、調整同步電動機的勵磁電流，在銘牌規定植的范圍內適當調整同步電動機的勵磁電流，使其超前或滯后運行，就能產生超前或滯后的無功功率，從而達到改善網絡負荷的功率因數和調整電壓偏差的目的。3、采用有載調壓變壓器。從總體上考慮無功負荷只宜補償?shù)焦β室驍?shù)為0.90～0.95，仍然有一部分。

四、電壓波動和閃變

1.波動負荷

標準對波動負荷的定義為：生產(或運行)過程中從供電網中取用快速變動功率的負荷。

實際生活中，波動負荷又習慣稱為沖擊負荷或非線性沖擊負荷。它的用電特性一般具有下述典型特點：

①功率的波動(沖擊)性：引起電壓波動，產生閃變;

②非線性特征：產生諧波;

③功率因數偏低;

④三相非對稱用電。部分負荷.例如交流電弧爐、單相沖擊性負荷等具有這種特征。

標準中該定義是從功率角度、以電網側為參考定義的。波動負荷的特征還可從負荷側用可變阻抗描述，標準采用“波動負荷”的描述更能強調“連續性”這一概念。因為波動閃變主要描述穩態運行的、連續性的沖擊負荷特征;對于偶然的沖擊行為，雖然對閃變?nèi)匀挥胸暙I(xiàn)，但其特征指標主要不以閃變進行描述，例如電壓暫升、暫降、短時中斷等。2.電壓波動

電壓波動定義為：電壓方均根值一系列的變動或連續的改變。電壓波動是一系列的電壓變動是電壓變動的集合。電壓波動一般以其引起的閃變水平進行評估，閃變是在一個規定的時間段內對電壓波動的頻度、波形形狀、幅度等指標引起危害的綜合評定。

當電壓波動引起的閃變水平在規定的范圍內，同時電壓波動的幅度也是矛盾的一個主要方面時，也可以對電壓波動以電壓變動的特征進行分析評定，以維持系統電壓變化在一個可接受的范圍。

因此,談到電壓波動，首先考慮其引起的閃變(閃變限值的應用)，其次當需要時分析其電壓變動特征(電壓變動限值的應用)。一般地，閃變以實測數值進行分析，電壓變動則在經驗分析其變動頻度的情況下通過數值計算仿真進行評定。

3.閃變

標準給出的定義是：閃變是燈光照度不穩定造成的視感。

波動負荷的危害首先要評定其閃變發射水平，在閃變水平不超標的情況下若有必要可對電壓變動進行評估。可見閃變這一物理參數的主角地位。

閃變是主體一——人(人類)對干擾(電壓波動)引起的白熾燈(或其他類型燈具)的照度變化的感受，閃變值越大，這種感受越強烈.人的感覺越難受。一般來說，影響閃變的因素。
