基于公用采集平臺的集控站自動化系統及其特點分析

2013-11-28 09:58:09 電力信息化　點擊量：評論 (0)

摘要：本文分析了按區域就地設立集控站自動化系統所引發出的種種問題，提出了基于公用采集平臺來建設集控站自動化系統的技術路線，介紹了此種系統結構和原理，并對其技術特點作了詳細分析。關鍵詞：數據采集；公

集64－127號廠站的信息，……，依此類推。

平臺中數采機所完成的任務與常規數采機基本相同。一方面，它用于解析各廠站上行的不同通信速率、規約的信息，并變?yōu)榻y(tǒng)一的基于TCP/IP協議的數據包發送到網上供各系統前置機選取。另一方面，將來自各個系統前置機的下行數據包解析成對應通信規約和速率的信息發送到廠站自動化系統。數采機和各系統前置機之間發送和接受數據包時，由前置機負責完成廠站內外部地址映射關系的變換。

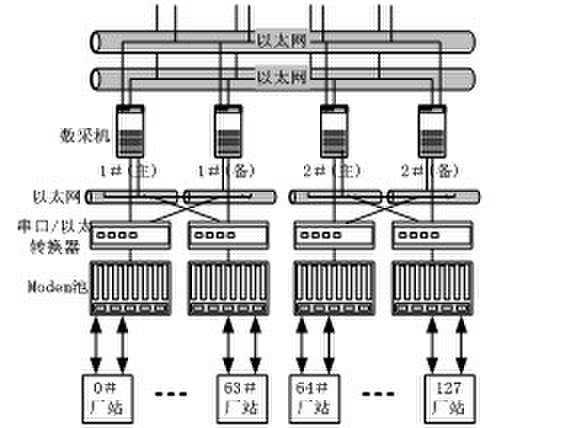

圖2 公用采集平臺示意圖

2．3 公用采集平臺的可靠性與安全性考慮

由于公用采集平臺被多個自動化系統共用，因此，一旦平臺發生故障，無疑會影響所有系統。為此，我們采取了以下幾個措施：

（1）硬件冗余和自動切換。如圖2所示，平臺的硬件均采用冗余配置。從廠站通信通道到Modem池、串口/以太網轉換器、以太網交換機和數采機均采用主備配置。當其中任一一臺設備故障，另一臺能自動接替工作。

（2）為公用采集平臺組建單獨的子網。即在物理裝置實現聯網時，平臺子網和各自動化系統的子網互相獨立，以避免后者網絡故障而影響前者。

（3）實施調度自動化系統的同一安全隔離和病毒防護體系。采集平臺與各自動化系統同屬一區，與外界的連接和自身的病毒防護可共用調度自動化系統的隔離裝置、病毒防護服務器和SUS服務器。

（4）結合調度自動化的備用系統，建立同城異地容災安全應急措施（該措施主要從防備現有調度中心火災事故這一角度考慮）。我們將在原調度大樓建設一個應急電網監控指揮中心，它除了臨時的電網調度指揮場所之外，還包括通信、調度自動化、營銷、OA等重要系統災難時的應急備用設施等。

3 技術特點分析

(1)投資節省。這種技術突破了一個集控站必須建立一個對應的自動化系統的思維模式。使用這種技術，一個集控站自動化系統所能管轄和處理的變電站的數量，完全取決于系統的性能(如系統最大可處理的信息量等)，而不是集控站所管轄的區域。換句話說，也就是一個集控站自動化系統可以被多個集控站公用。因此，對中、大型地區電網來說，它可以少建很多個集控站自動化系統。因此，可以節省大量的投資。

(2)適應性強。目前，在220kV變電站逐步實行無人值班以后，其運行管理模式更趨復雜，各地的做法也不盡相同。有的是按照地理區域分片建設綜合的集控站(將220kV及以下電壓等級的變電站合在一起設立集控站)；也有的是保持原有的集控站(主要是負責110kV及以下變電站的監控)不變
