基于網絡的DYS2000B數據通道監測系統的應用

2013-12-13 10:59:22 大云網　點擊量：評論 (0)

摘要：本文簡要描述了基于網絡的DYS2000B數據通道監測系統的原理、功能及關鍵技術。關鍵詞：數據通道監測 0 引言在電力調度系統中，數據傳輸是整個系統的重要環節，數據通道的質量好壞直接影響了整個電力

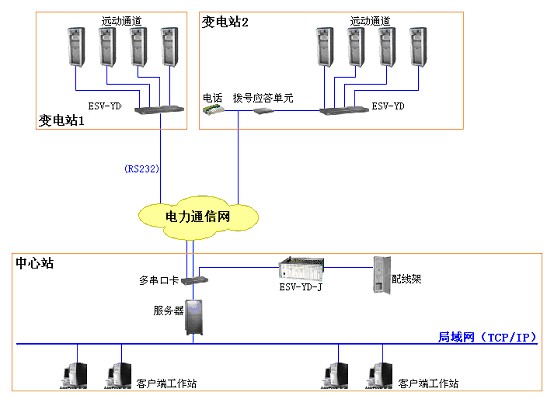

。輸入信號經過高阻隔離單元送入信號輸入變送電路并分別輸入到信號直流變換單元、信號波形變換單元、信號頻率采集單元，由CPU控制高速A/D變換器對信號進行高速采集，并對采集結果進行處理后，通過隔離接口送到RS485 總線上（或可通過RS232總線與計算機系統直接相連），隔離接口在系統遭到外部敗壞干擾和雷電時，能有效的保護設備的正常運行。每路遠動通道之間用音頻變換器隔離并加上過壓保護器，每16路組成一個基本監測單元（邏輯站）,通過隔離接口的RS485總線與系統連接。

圖2：原理圖

對于RS-232數字接口波形和電平實時監測：輸入信號經過隔離單元進入信號處理電路并輸入到高速A/D變換器，由CPU控制高速A/D變換器對信號進行高速采集，并對采集結果進行處理后上報給監測中心。

通道監測和故障定位系統支持遠程誤碼測試，測試誤碼時，主站發布命令，由通道切換將被測通道切換到誤碼檢測口，進行離線監測，并設定好主測和從測。檢測時，由通道切換將被測通道切換至離線狀態，通道的一端（從測端）由誤碼監測發送部分發511偽隨機碼，通道的另一端（主測端）將接收到的511偽隨機碼與誤碼監測接收部分產生的511偽隨機碼逐位進行比較，即檢出了一個誤碼。將這個誤碼信號送至CUP，經過計數和運算后，得出誤碼率。

1．3 系統軟件結構

系統采用C/S模式，既客戶/服務器模式，將數據匯集和數據顯示分開。采用此模式主要有以下優點：

（1）由于數據匯集和數據顯示分開，因此只要安裝一臺服務器端數據匯集軟件，通過網絡(局域網),可供N臺客戶端數據顯示。

（2）統配置靈活。即可以配成單機系統，服務器軟件和客戶端軟件安裝在同一臺計算機上；也可以配成多機系統，服務器軟件和客戶軟件安裝在不同的計算機上，服務器軟件與客戶軟件通過局域網交換數據，可以有多個客戶。系統擴展方便。考慮以后該系統可能會融合到別的系統中，采用C/S模式，只要修改客戶端軟件，而服務器端軟件不修改。

2 系統功能

（1）在監測計算機上實時顯示被監測通道的電平，以DB值表示；

（2）實時顯示被監測通道的頻率；

（3）實時顯示被監測通道傳輸頻率的波形；

（4）實時顯示被監測通道在polling斷續載波時傳輸信號與非傳輸信號的占空比；

（5）可根據實際通道的傳輸質量設定不同的告警門限；

（6）顯示遠動數據通道的各種用戶資料，包括通道名
