（三）能源互聯網與微網

　　未來的能源互聯網，就像現在的計算機網絡一樣，由多層次多尺度的各種微網相互連接而形成，如下圖所示

　　左圖說明了各個級別的微網，在構成能源互聯網時的層次和尺度關系，即從下往上分別是用戶內部微網、用戶間/園區級微網、園區間/區域級微網、城市級配網。網內自洽和自愈，網間相互耦合，構成更大范圍的上一級自洽。

　　右圖說明了邏輯結構的微網形態，最下面是各類邏輯部件，包括負荷、儲能/EV、更低一級的輸配網絡、分布式能源，它們通過能源網絡、配網或者微網相互連接，相關的能源數據集中到網內的測控層或者數據層，支撐上層的高級應用。這些高級應用包括充放策略、交易代理、輔助決策、負荷平滑、需求響應等等，更重要的是，這些應用是基于外部實時電價信號而做出的，實現技術-經濟性多目標的最優化，這比目前所實踐的單純追求技術層面穩定、可靠的微網控制策略要更為復雜。

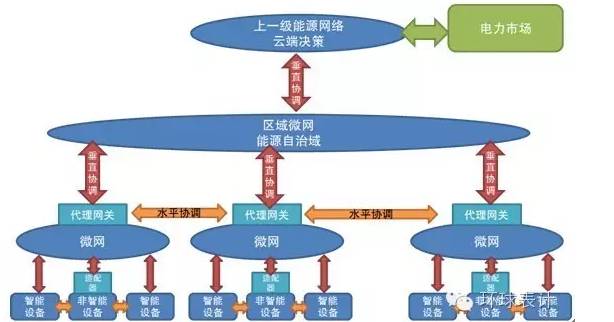

　　各個級別微網構成能源互聯網的邏輯結構如下圖所示：

　　自底向上，分別是設備層、微網層、區域微網層和云端決策層，底層設備包括智能設備和帶有適配器的非智能設備，通過數據接口耦合到微網中，微網之間通過水平協調和同一級的其他微網系統進行協調，并通過垂直協調機制與上一級微網進行協調，再往上則是區域級微網或者能源自治域，與云端決策層或者更高級的協調中樞通過垂直接口進行交互。
