上文我們對于單表計量結構進行了介紹，對產權分界點和計量點不在同一位置的兩類情況，即專變的高供低計戶和專線的用戶側計量戶，對其所涉及到的變損和線損計算進行了分析。

這些結構針對于單計量點的場景，也就是單表計的結構。

但對于一些電力用戶，其計量點可能并不止一處，而且主計量點下還可能有分計量點甚至虛擬計量點用于區分執行不同電價的電量。

今天這一篇，我們就來著重討論幾種這樣的情況。

同級多表計

因為受單條供電路容量或者用電負荷保電等要求影響，有些用戶采用多路進線的方式，每條進線來自于不同的上級變電站或者同一變電站的不同出線。

每路進線都配置獨立電能計量表，所以該類型用戶在供電公司只有一個用戶編號，但會有多個計量表號。

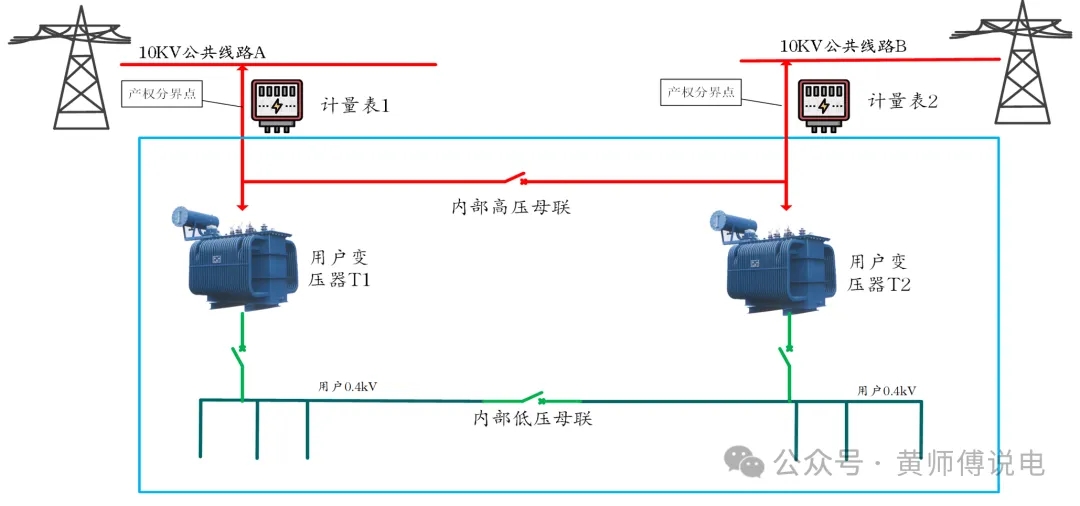

上圖為典型商場、寫字樓供電系統結構，一般采用多回路供電，每路容量即可滿足全部負荷需求。

每個供電回路都配置電能表，獨立計量，同一核算。

需要注意一點的是，這種計量模式下，若用戶為兩部制用戶，則每供電線路單獨抄錄實際最大需量。

因為表計所處位置同電壓等級，所以表計數據可以聯合進行結算。

但各省在功率因數計算方面有所差異，有些省份如江蘇，單計量點單獨計算功率因數，也有如北京，會加和全部電表有功和無功電量后，統一計算得出唯一的功率因數。

非同級多表計

單一用戶內部因為用電性質不同可能執行多種電價，例如工廠內部辦公樓用電要執行非居民照明電價即一般工商業單一制電價，工廠內部職工宿舍要執行居民合表電價等。

為了能夠精準計量執行不同電價的電量，有些用戶雖然在主線處依然只有一塊計量表，但在此表下級也會配置分表用來單獨計量。

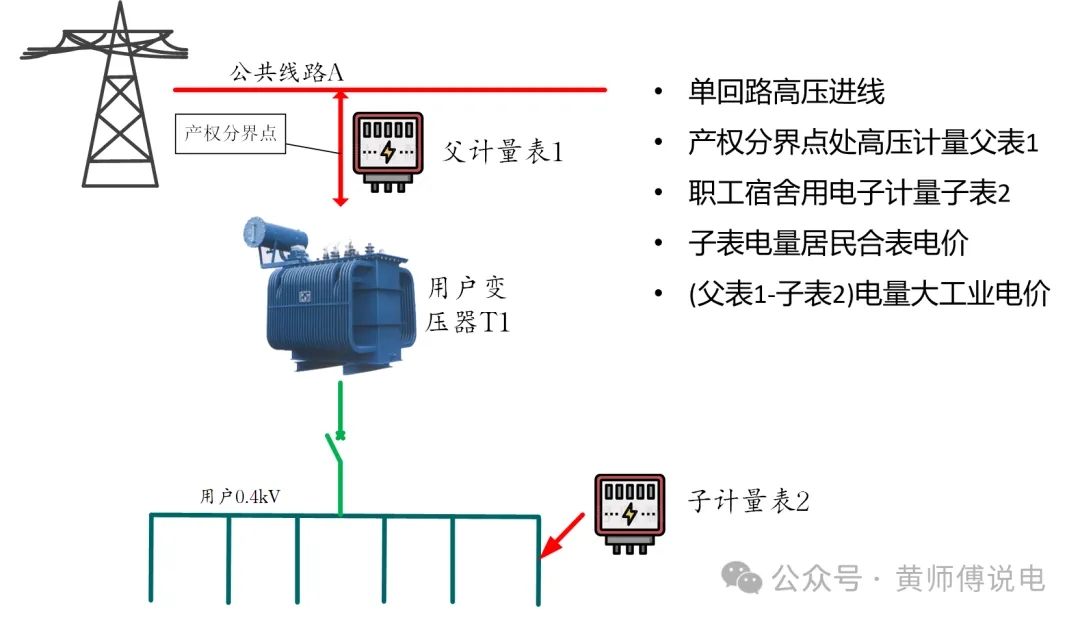

這種主分表的結構也稱之為父子表，例如下圖用戶，

單路供電，父表位于產權分界點，內部配置子計量表單獨計量職工宿舍用電，并執行居民合表電價。

父表電量扣減子表電量后，剩余部分執行大工業電價。

可見，具有父子表結構的計量要本著“先子后父”的計量規則。

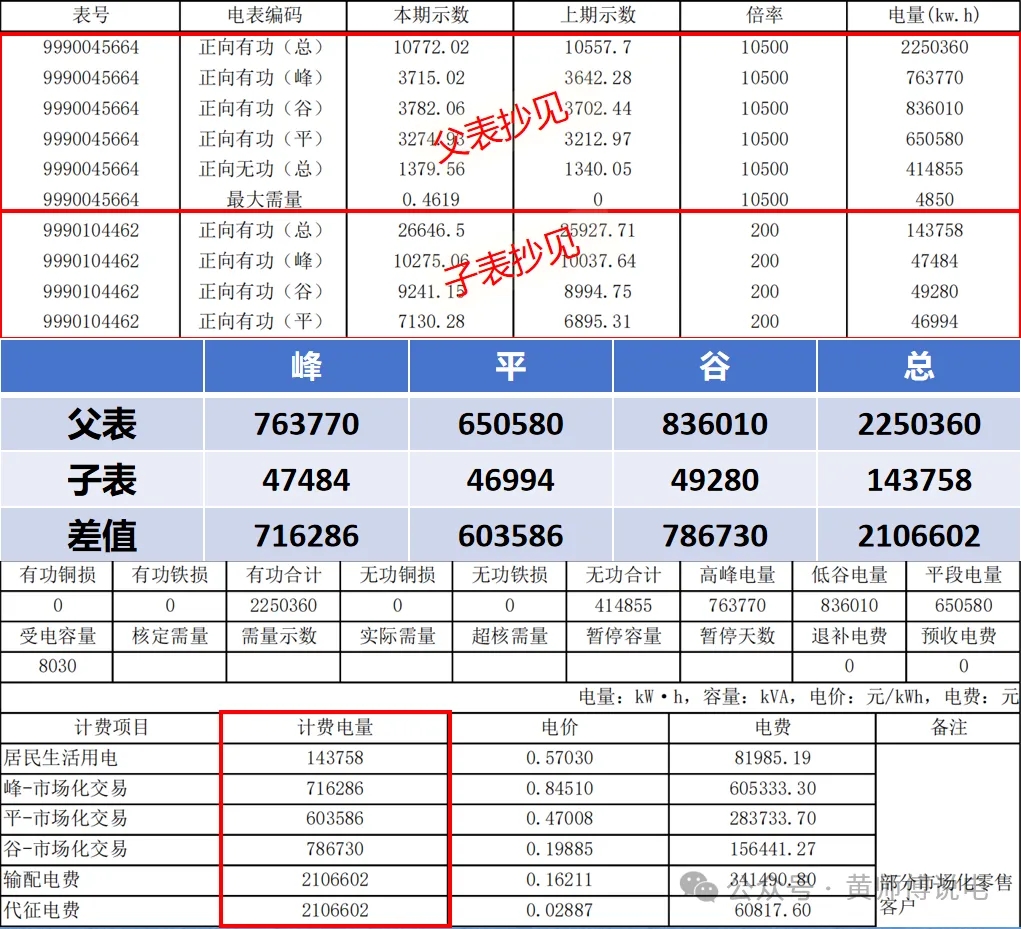

用戶某月電費單據如下圖：

子表抄見總電量執行居民生活用電，子表具備分時計量功能，父表對應分時電量扣減子表分時電量后執行大工業電價。

需要注意一點，這種父子表雖然執行了不同的電價，但是對于實際最大需量不會進行任何扣減，依然以父表數值為準。

虛擬表計

在上面的案例中，子表是實際安裝的計量表，但也可能受限于負荷無法詳細拆分，或者安裝條件有限等原因，無法安裝計量表。

此種情況下，還要區分不同價格性質電量的話，就要使用一種“虛擬表計”，即用戶與供電公司以“定比”或“定量”的方式來約定相應的電量值。

比如，約定每月10000度電執行非居民照明類用電，這種確定的10000度不隨總用電量的變化而更改，即為定量虛擬表。

比如，約定每月從某實體電表計量的用電量中扣減X%電量執行非居民照明類用電，這種確定比例的方式，即為定比虛擬表。

實際上，虛擬表依然是一種子表，因為其依附于其它表計數據，通過定量或者定比的方式核算自身當月的“用電量”，然后從上級表總電量中扣減。

只不過這種表計沒有任何實體，所以稱之為虛擬表。

父+子+定比結構

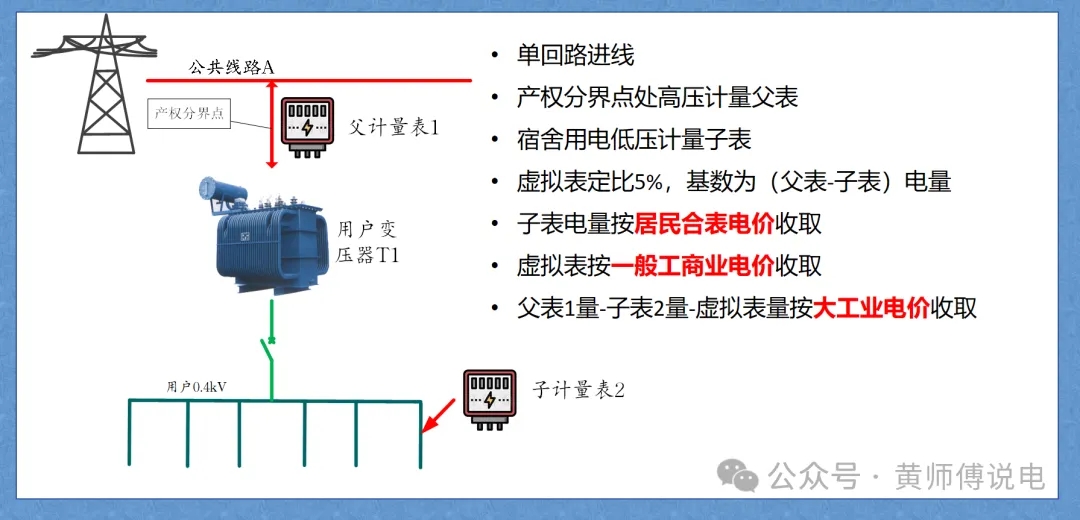

我們來看一具有“父表+實際子表+虛擬定比子表”計量結構的用戶。

單路供電，父表1位于產權分界點，內部配置子計量表2單獨計量職工宿舍用電，并執行居民合表電價。

父表電量扣減子表電量后，剩余部分定比5%電量為虛擬表電量，執行一般工商業分時電價。

父表電量電量扣減子表和虛擬表電量后，執行大工業分時電價。

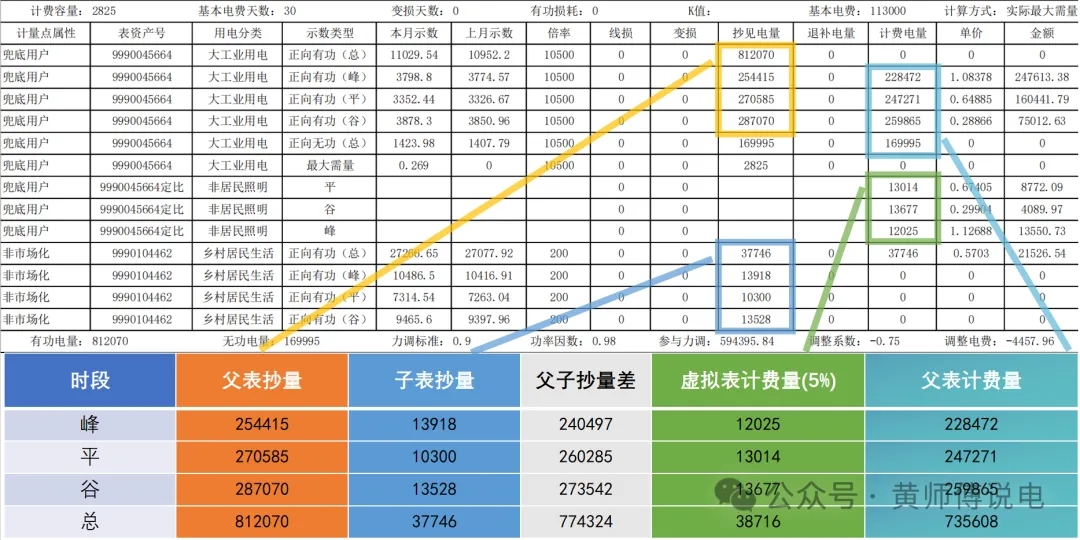

其某月電費單及結算拆解如下圖：

可見一用戶內部執行了三種不同的電價，因為子表具備分時計量功能，所以父表和對應分時電量進行扣減，剩余部分的5%作為虛擬表電量。

虛擬表的分時電量可以通過這樣的計算直接得出，但如果虛擬表是定量的情況，對于這類分時電量分?jǐn)偟挠嬎銜?fù)雜一些。

父+子+定量結構

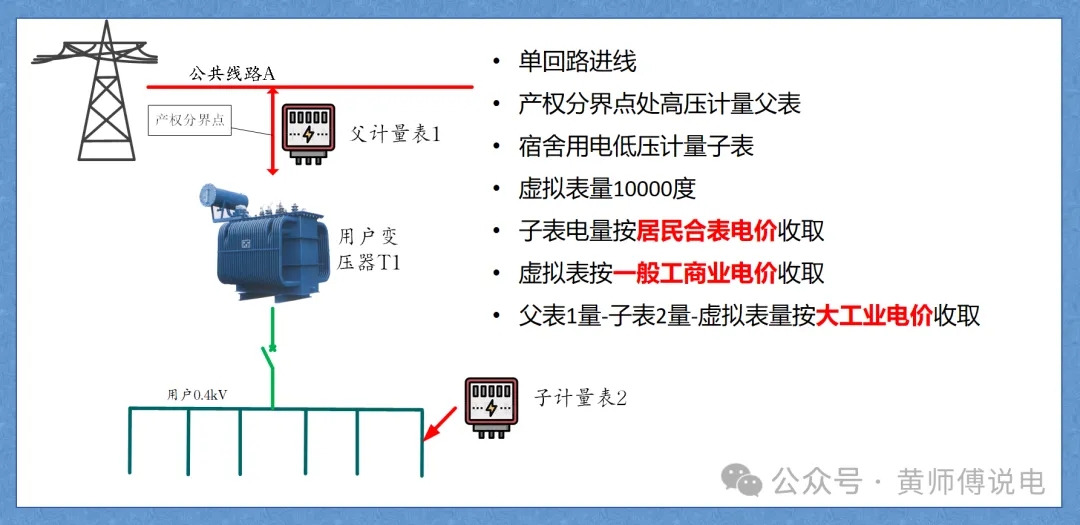

我們再來看一具有“父表+實際子表+虛擬定量子表”計量結構的用戶。

單路供電，父表1位于產權分界點，內部配置子計量表2單獨計量職工宿舍用電，并執行居民合表電價。

定量虛擬表電量固定10000度，執行一般工商業分時電價。

父表電量電量扣減子表和虛擬表的1萬度電量后，執行大工業分時電價。

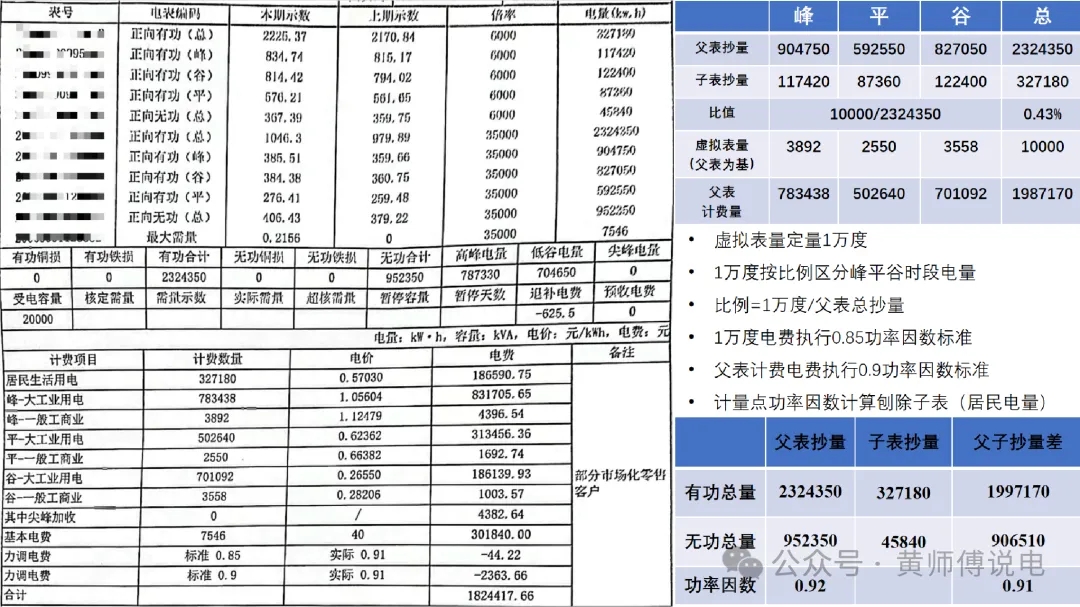

其某月電費單及結算拆解如下圖：

相較于上一個案例，也就是定比虛擬表案例，本案例中的定量虛擬表需要依照某種規則來將定量的電量拆分成分時電量。

這個規則是首先計算該定量(案例為10000度)占比父表總用電量的比值(0.43%)，然后用這個比值乘以對應父表抄見分時電量，最后得出虛擬表的分時電量(加和后依然為10000度)。

子表單獨計量分時電量，父表扣減子表和定量虛擬表分時電量后形成自身的結算電量。

可見，此戶同樣執行了3種不同的電價，而且還可見其定量虛擬表的1萬度電因為執行一般工商業用電，所以該部分電費執行的功率因數保準為0.85.

而剩余執行大工業電價的電費部分依然執行0.9的功率因數標準。

一套電費單，兩種功率因數標準。

父子表+高供低計

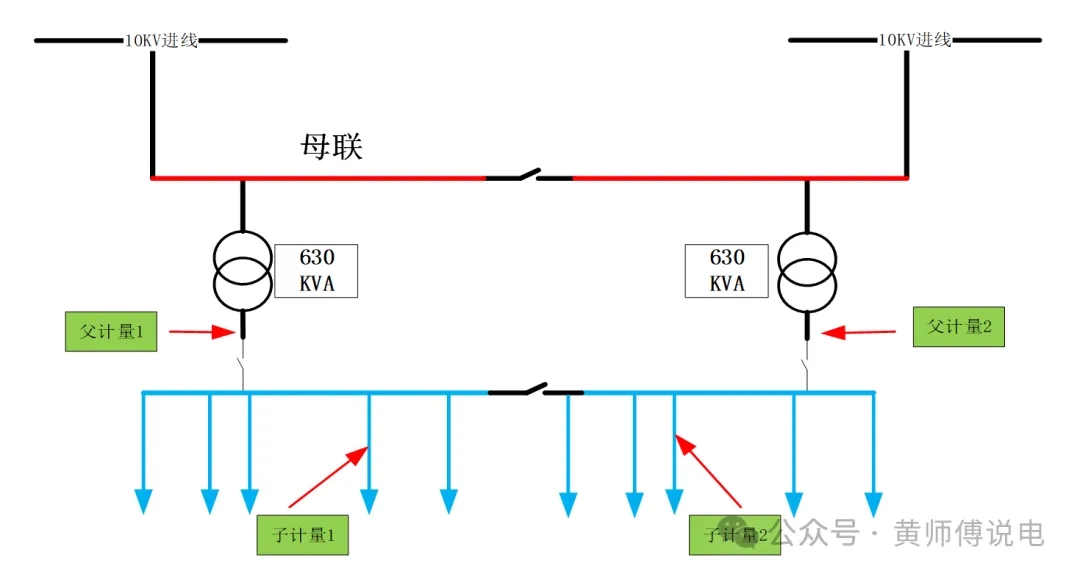

最后再來看一個黃師傅見過最為復雜的計量和結算結構，父子表+高供高計，結構如下：

用戶雙回路進線，高供低計父計量表2塊，每塊父計量表下配置1子量表。

這樣在抄見電量結算時，不僅要考慮父計量表對子計量表電量的扣減，還要考慮父計量表自身銅損和鐵損的計算，其復雜程度可想而知。

這里不再舉例說明如何進行結算。

劃重點

同戶多表計量結構因為父子表的關系需要對應扣減電量。

無法安裝實體子表的情況多用定量或定比虛擬表來代替。

單元小結

本文我們又講述了一種“所見非所得”的原因，即因為父子表和虛擬表的存在而導致的“計算操作”。

至此本單元“計量與結算”文章更新完畢，因為本章內容涉及范圍小，且旨在理清電費單上的一些“不明所以”的計量數據，故不再另做總結文章。

只要獲得了結算量，根據用戶執行的電價，繳費模式，力率標準等就可以進行實質的算費了，而不論分時電價、電量電費、基本電費還是力調電費如何計算，在前述文章中已一一說明，本章不再贅述具體算費過程。

在本單元，我們最想拋出一個現象就是電費單上的計量結算數據可能“所見非所得”。

然后在認識電表的基礎上，講解了電表中可以讀取什么數值，并著重引出了費率的概念。

隨后我們列出了最為常見的三種方式，即分時電量的誤差及分?jǐn)偂斡嬃勘淼膿p耗計算，多計量父子表的扣減與虛擬表電量的獲取，來說明這些從抄見電量到結算電量的“操作過程”。

目的是讓大家再看到類似情況的電費單時能夠清晰知道參與算費電量數據的來源以及為何用戶會存在計量數據和結算數據之間的不相符。

本單元結束后，我們先回到電價部分，對于一些讓人摸不著頭腦的電費細目做一次黃師傅自己的解釋，

包含電網代理購電價格是如何形成的，歷史偏差電費為何會產生，代購線損新增損益，交叉補貼新增損益，峰谷分時電價新增損益的由來，以及各類容量電價的形成機制等等。

這些散落在電價組成里的部分，在之前的文章中只是一筆帶過，但近期有讀者對這方面內容非常感興趣，也時常和黃師傅進行探討，所以我覺得值得做一個系列，把我暫時的理解分享給大家，全當拋磚引玉。

那咱們就下一個單元“電價解構”中再見吧~
