工商業分布式光伏項目踏勘詳細步驟看這里！

2017-11-02 09:56:37 PV兔子　點擊量：評論 (0)

前言：屋頂分布式光伏電站因不受建設指標的限制而備受各投資商的親睞，自然光伏項目開發人員也將目光轉向了分布式光伏電站的開發。兔子君曾經與大家分享了分布式光伏項目現場踏勘需要注意的問題，許多人留言表示希望兔子能夠圖文結合詳細講解探勘的要點。今天兔子君與大家分享一些分布式光伏項目踏勘現場的經驗與照片。(文末有福利哦~)

01分布式光伏踏勘前期準備

一、資料審核

項目初步審核時，需要初步審核項目前期資料，對項目做到心中有數。將項目缺少的資料信息列成詳細目錄，盡可能一次踏勘中了解到足夠的項目信息，避免重復踏勘。出發前，核實項目信息：項目名稱、地址、經緯度、屋頂或建筑物產權、項目開發建設模式、現場對接人等。

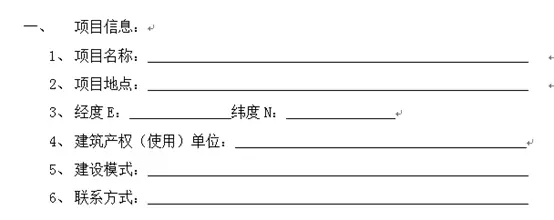

圖一：項目信息示例

一般而言，屋頂分布式光伏項目前期會需要收集如下信息：

房屋產權：房產證、土地證等;

圖紙信息：廠房總平圖、結構圖、建筑圖、電器圖等;

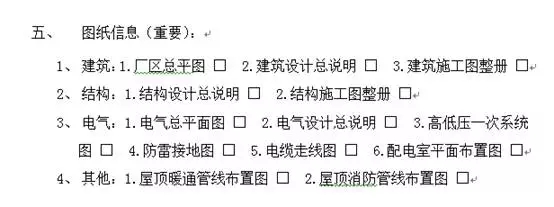

圖二：項目圖紙列表示例

電費信息：電費通知單(含峰平谷電價及電量信息)、電量波浪圖(如有)等;

企業基本運營情況：在國家的全國企業信息公示系統上及其他企業信息查詢網站上查詢企業公開信息，了解企業的基本結構和運營情況。

項目衛星圖：事先在衛星圖中檢查項目現場附近南側是否有高層建筑或高污染企業。

2、硬件裝備

工欲善其事，必先利其器。準備好專業的勘察設備，有時候可以讓項目開發人員減少不必要的麻煩和危險。此外，專業的勘察設備不但能方便到獲取更多項目現場信息，也可以向業主展現自身的專業性。一般建議項目開發人員攜帶如下設備：

拍照設備：相機(雖然目前手機像素很高，但是有時候拍攝廠房立柱、檁條時會較為模糊，專業的相機應當是基本配置);無人機(進階配置，可以在廠房上方拍攝全景，免去勘察人員攀爬屋頂?shù)奈ｋU(xiǎn))

測量設備：卷尺(基本配置，復合圖紙中關于廠房尺寸的信息)、手持式激光測距(進階配置，可以減少生產勘察人員，誤差比卷尺小)

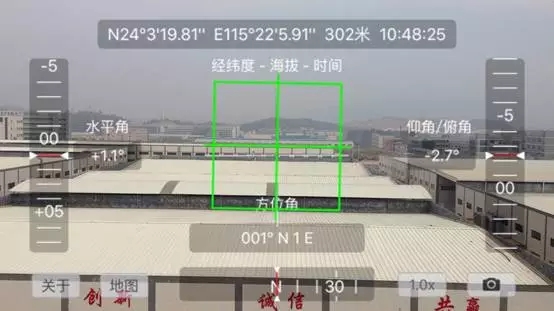

其他輔助工具：輔助的APP，目前市面上有很多免費的光伏測量軟件，集成了GPS、指南針等功能，協助記錄項目現場廠房的高度角、方位角、拍攝時間、經緯度、海拔高度等信息。

02項目踏勘現場要點

1、項目現場條件確認

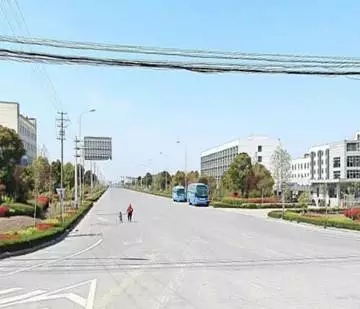

進入廠區前，留意觀察廠區周邊情況，并拍照記錄：路面寬度、有無高壓線，及高度、位置、記錄周邊高大建筑物位置等。

利用輔助工具，確認項目GPS上的位置，以便后期設計時定位獲取相關位置信息：廠區所在位置的經緯度信息、廠區整體朝向。

2、進入項目廠區

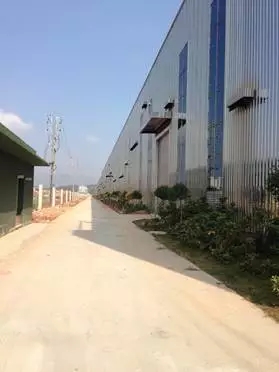

拍照記錄廠區廠房外觀整體情況

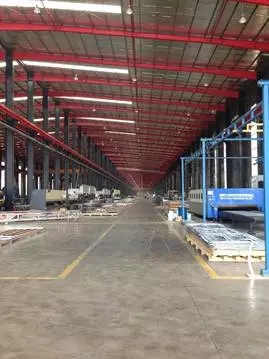

3、進入廠房后詳細觀察內部情況，并拍照記錄：

• 有無漏水、銹蝕、破損、改造

• 檁條、拉條

• 記錄柱間距、鋼架跨度

• 拍照記錄廠房內環境特點

4、登上廠房屋頂：

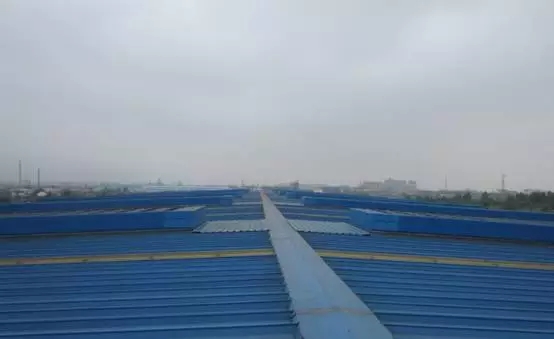

4.1、拍照記錄屋面整體情況

• 有無凸出屋面遮擋物

• 遮擋物位置、尺寸、高度

• 采光帶數量、尺寸

• 屋頂朝向

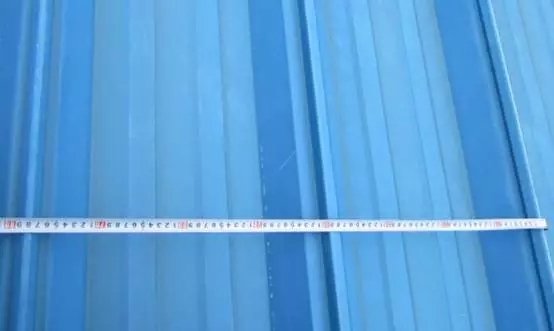

4.2、記錄彩鋼板波峰間距

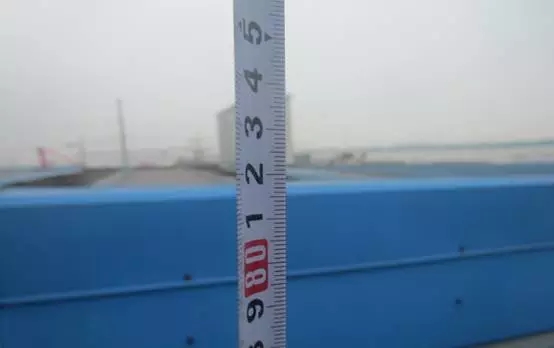

4.3、記錄障礙物高度

• 記錄女兒墻高度

• 通風設備高度

• 消防管道等設備高度
