(7)靶式流量計。靶式流量計是一種適用于測量高黏度、低雷諾數流體流量的測量儀表，例如用于測量重油、瀝青、含固體顆粒的漿液及腐蝕性介質的流量。靶式流量計的測量元件是一個在測量管中心并垂直于流向的被稱為“靶”的圓板。通過測量流體作用在靶上的力而實現流量測量，其結構如圖2-60所示。在被測管道中心迎著流速方向安裝一個靶，當介質流過時，靶受到流體的作用力。這個力由兩部分組成，一部分是流體和靶表面的摩擦力，另一部分是由于流束在靶后分離，產生壓差阻力，后者是主要的。當流體的雷諾數達到一定數值時，阻力系數不隨雷諾數變化，而保持常數，這時流體對靶的作用力為

靶式流量計具有結構簡單、安裝維修方便、成本低的特點，已廣泛用于低雷諾數、含固體顆粒的漿液及腐蝕介質流量的測量。

3.容積式流量計

容積式流量計又稱排量流量計，在流量儀表中是精度最高的一類。其工作原理是：在一定容積的空間里充滿的液體，隨流量計內部的運動元件的移動而被送出出口，測量這種送出流體的次數就可以求出通過流量計的流體體積。

根據容積式流量計中形成已知體積的機械運動部件，可分為腰輪形、齒輪形、橢圓齒輪形、螺桿形、刮板形、活塞形等流量計。

容積式流量計的最大特點是對被測流體的黏度不敏感，常用于測量重油等黏稠流體。

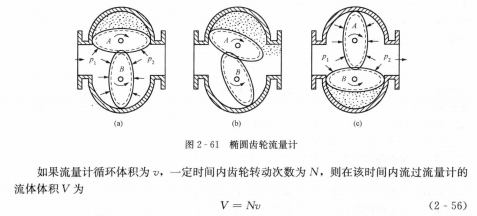

(1)橢圓齒輪流量計。橢圓齒輪流量計工作原理：兩個橢圓齒輪具有相互滾動并進行接觸旋轉的特殊形狀，見圖2-61。圖中Pi和p2分別表示人口壓力和出口壓力，顯然p1>p2。在圖2-61(a)所示位置時，上方齒輪為主動輪，下方齒輪則為從動輪;當旋轉到圖2-61(c)所示位置時，下方齒輪變為主動輪，上方齒輪則為從動輪，完成一個循環。一次循環動作排出四個由齒輪與殼壁間圍成的新月形空腔的流體體積，該體積稱作流量計的循環體積。

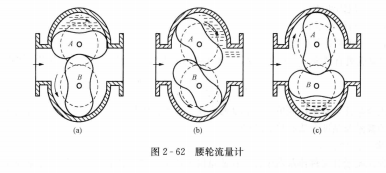

(2)腰輪流量計。腰輪流量計又稱羅茨流量計，工作原理與橢圓齒輪流量計相同，特點是腰輪上沒有齒，它們不是直接相互嚙合轉動，而是通過安裝在殼體外的傳動齒輪組進行傳動，即腰輪流量計的轉子是一對不帶齒的腰形輪，在轉動過程中依靠套在殼體外的與腰輪同軸上的嚙合齒輪來完成驅動，其結構見圖2-62。腰輪流量計除可測量液體外，還可測量氣體，精度可達±0.1%，并可做標準表使用，最大流量可達1000m3/h。

此外，腰輪流量計能就地顯示累積流量，并有遠傳輸出接口，與相應的光電式電脈沖轉換器和流量積算儀配套，可進行遠程測量、顯示和控制。它精度高，重復性好，范圍度大，對流量計前后直管段要求不高;適用于較高黏度流體，流體黏度變化對示值影響較小;適用無腐蝕性能的流體，如原油、石油制品(柴油、潤滑油等)。

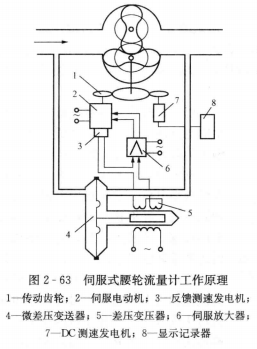

還有一種伺服式腰輪流量計(見圖2-63)，在流量計工作時，腰輪由伺服電動機通過傳動齒輪帶動，伺服電動機轉動的快慢，隨流體進，出口壓差的大小而改變。導壓管將出入口壓力引至差壓變送器以測量進、出口壓差的變化，當進、出口壓差大于零時，差壓變送器輸出信號經放大后驅動伺服電動機帶動腰輪加快旋轉，使流量計排出較大流量的流體，從而使壓差趨近于零。這種近于無壓差的流量計，可使泄漏量減小到最低限度，因而能實現小流量的高精度測量，而且測量誤差幾乎不受流體壓力、黏度和密度的影響。

(3)刮板流量計。如圖2-64所示，轉子在流量計進、出口差壓作用下轉動，當相鄰兩刮板進入計量區時，均伸出至殼體內壁且只隨轉子旋轉而不滑動，形成具有固定容積的測量室，當離開計量區時，刮板縮入槽內，流體從出口排出，同時后一刮板又與其另一相鄰刮板形成測量室。轉子旋轉一周，排出4份固定體積的流體，由轉子的轉數就可以求得被測流體的流量。
