基于NOTES的變電工作票管理系統

2013-12-13 10:40:01 電力信息化　點擊量：評論 (0)

摘要：本文簡要介紹了以前使用的工作票傳遞模式及優缺點，分析了使用NOTES系統建立變電工作票管理系統的獨特優勢，詳細論述了以NOTE數據庫建立變電工作票管理系統的設計過程。關鍵字：Lotus Notes 工作票傳遞

摘要：本文簡要介紹了以前使用的工作票傳遞模式及優缺點，分析了使用NOTES系統建立變電工作票管理系統的獨特優勢，詳細論述了以NOTE數據庫建立變電工作票管理系統的設計過程。

關鍵字：Lotus Notes 工作票傳遞模式
1、引言
工作票制度是在電氣設備上工作保證安全的重要組織措施，第一種工作票應在工作前一日交給值班員，傳統的工作票傳達方式有兩種：
1）將簽發的工作票送達；
2）工作票簽發人根據已填好的工作票以電話全文傳達。
調度檢修申請要求在17時前批準，檢修工作較多時全部工作票簽發完畢已接近下午下班，傳統的工作票傳達方式的缺點體現在以下方面：
1）車輛往返費用較高；
2）夜間行車安全性降低；
3）電話傳達易因個人語音出現錯誤。
在建立MIS網后，出現了以辦公自動化（OA）發送傳送工作票的方式，該方式具有修改方便、保存方便、傳遞迅速的優點，但也具有不易檢索查詢的缺點。
自MIS網建立起便為工作票的網上傳遞、流轉、檢索、統計提供了可能，而實際上也已出現了不同類型的工作票網上管理系統。
2、基于NOTES設計的優點
基于NOTES系統建立工作票管理系統源于以下考慮：
1）NOTES系統是Lotus公司開發的一套交互是數據庫統，具有穩定性高、安全性高、易于實現流程化管理的優點。
2）山東電力系統已建立基于Lotus Notes的辦公自動化系統（OA），具備多看的系統運行和維護經驗。
3）可利用OA服務器，可節省新增服務器的費用。
4）使用OA的各辦公場所均有獨立的用戶標識符，無需進行單獨的用戶端配置。
3、數據庫的基本設計
數據庫的設計按“安規”的規定流程設計，整體設計思路流暢。
3.1 用戶控制權限分類
在工作票整個流轉過程中，用戶分可兩類“角色”：運行單位（或許可人）、檢修單位（或簽發人）。增加一個“管理員”，執行對數據庫的維護。
3.3表單的設計
首先設備兩個最基本的表單，即變電站第一種工作票和第二種工作票，均以表格實現，格式采用《國家電網公司電力安全工作規程（發電廠和變電所電氣部分）》附錄B、D所示第一種工作票和第二種工作票的樣式，所有需填寫的部分作為“域”。表單中的域控制簽發人和許可人僅能填寫工作票中自已應填寫的部分，當填寫權限以外的域出現提示錯誤信息。
3.4 大綱和視圖設計

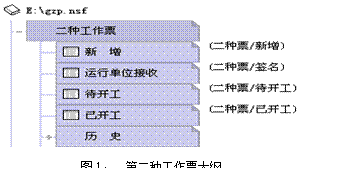

與工作票的工作流程對應，建立“新增、運行單位接收、待開工、已開工、歷史”視圖，大綱項對應相應的視圖，視圖顯示狀態域值與本流程對應的表單，第二種工作票的大綱如圖1。

3.5
