機房動力設備與環境監控與節能措施

2013-11-27 15:15:36 北極星電力信息化網　點擊量：評論 (0)

機房動力設備監控包括電力監控、發電機監控、UPS監控、空調、新風監控。電力監控電源系統的電壓、電流、頻率、視在功率、有效功率等參數;發電機監控轉速、輸出電壓、電流、頻率、油溫等參數;UPS監控UPS狀態、

控系統提供的報表及曲線功能來分析電池的健康狀況，及時剔除落后電池，保證系統穩定可靠運行，并且放電過程中出現的落后電池也能及時被運維人員發現，做到早更換、早處理，達到提升蓄電池性能的目的。

3、空調控制智能化

對于某機房區域配置兩臺或多臺空調設備并且各自獨立運行時，由于多臺空調系統之間存在個體差異會帶來巨大的內部損耗，現象是部分空調處于加熱狀態，而部分空調則處于降溫狀態;或者是部分空調處于加濕狀態，而部分空調則處于除濕狀態，其主要原因如下：

空調內部溫濕度傳感器一致性差異或部分傳感器損害;

空調設備溫濕度設置的差異或異常;

空調回風路由的不同或整個機房溫濕度部分差異;

往往上述原因所帶來的空調內部損耗不易察覺或無法察覺，這樣所帶來的電能損失是相當巨大的。

所以用集中監控的方法選取機房中某一臺空調作為主控空調(空調1)，其他空調依次與其控制器連接;通過主控空調來設置聯機信息，包括聯機數量、各臺空調設置溫濕度以及可設置空調輪流啟停時間; 通過主控空調的傳感器信息來控制機房所有空調，實現一致性的升降溫和加除濕狀態; 通過主控空調控制多個空調輪流工作保障了各臺空調定期運行，同時避免了由于自身傳感器誤差帶來的部分空調持續工作，部分空調從不工作的弊端。

4、通風系統改造

雖然監控系統有著各種各樣的組網方式及形形色色數據采集方案，但無論怎么改變，其最基本處理量都包含模擬量采集、開關量采集、遙控輸出等最基本數據的處理。

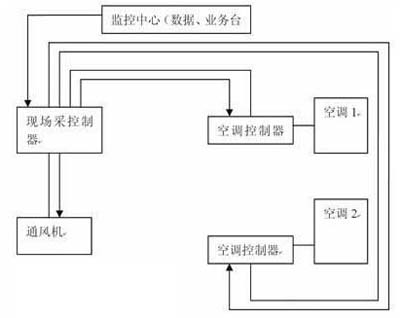

通過實踐，發現利用監控設備的智能控制功能加上普通換風機，可以實現智能風機的功能。利用監控設備的遙控通道控制風機運行，通過控制表達式的修改就可以達到風機的自定義開關機及空調的協調控制，能實現使用風機降溫的情況下盡量不使用空調的目的。系統連接如下圖所示。

通過改造后的風機系統結構圖

5、告警管理

監控系統告警并非都是故障報警，更多的是系統對運維人員的一個警示。

運維人員應通對重要參數的變化設定對重要故障設定為重要告警，并配以聲光告警用以警示(如市電停電)，對一般性的參數變化則將其設定為一般告警，不配以聲光告警(如交流電壓過壓10%以內)。系統告警有時更多是對故障前夕的一個警示，如不處理得當將使告警繼續發展成為故障。

在沒有動力環境集中監控系統發揮作用的情況下，運維人員對系統故障的處理往往采用的都是事后補救的形式。往往在故障發生時機房中斷后運維人員到現場查看才可以發現故障情況，故障處理時限較長。相應的處理人員則通過分析監控提供的數據對故障情況作一個準確的判斷，然后決定讓相關人員依什么樣的方式處理，大大提高了故障處理的效率。

除了上述的動力環境集中監控系統在節能降耗上體現出的功能，很多新功能、新用法還需運維人員去發現和探索研究。

通過對動力監控系統的合理利用，以及數據的組合分析，運維人員就能夠得到更準確的數據，依此檢測出機房運行的異常情況和不利于節能減排的設備運行情況，并著手處理或者改善，以進一步提高數據中心的節能。

6、利用熱工學和3D建模來優化數據中心制冷氣流

通過科學合理的布置在機房不同空間位置安裝溫濕度傳感器，系統根據實時采集到的數據分析，實時處理，結合現場位置，采集時間，溫度變化等數據生成分布的機房的溫度場三維空間圖;根據此圖可以直觀的看出機房的溫度分布情況;形象直觀的溫度高低分布。

下圖是根據系統實時采集到的數據通過系統平臺處理后，展現出來的溫度高低分布情況：
