過EXCEL進行綜合處理等。

此外，為了快速地為儀表廠家定制基于他們產品的嵌入式儀表DCS系統，維控公司還提供了儀表DCS組態的二次開發環境LEVIStudio，利用LEVIStudio可以為各自儀表廠家快速定制適合于他們產品的儀表DCS系統。

綜合上述各種因素，嵌入式儀表DCS系統與工控機的方案比較如下表：

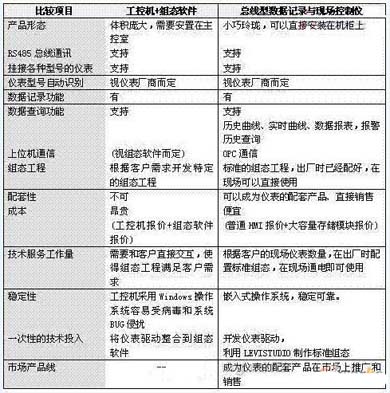

表1 嵌入式儀表DCS系統與工控機的方案比較

四、應用案例：基于Y公司儀表產品的儀表DCS系統

Y公司是國內著名的儀表廠商之一，其儀表及相關產品遠銷海內外，其生產的儀表由于性能穩定，服務快捷周全而深受客戶歡迎。

LEVIStudio是為Y公司進行儀表DCS系統定制的主要工具，由于其“所見即所得”的開發特性，很快就完成了相關的定制工作。

Y公司儀表DCS系統的主要功能如下：

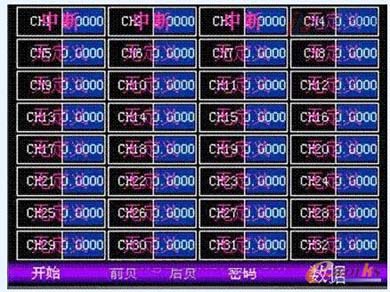

圖6 實時數據畫面

智能檢測儀表是否在線，“無定義”表示儀表不在線;

顯示儀表的PV值;

點擊進入各個通道的儀表畫面;

若有報警，將以紅色顯示。

圖7 實時曲線畫面

智能識別儀表的型號;

顯示該儀表的PV、SV、MV等關鍵數據;

繪制PV的實時曲線圖。

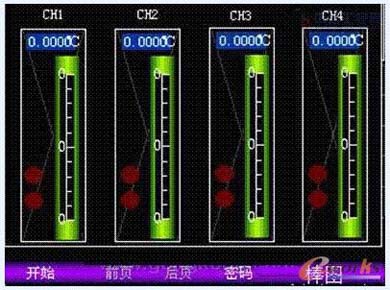

圖8 數據棒圖

棒圖顯示PV值;

如果報警將以紅色顯示。

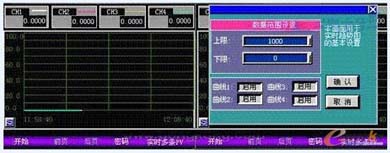

圖9 實時多條曲線

將各個通道的PV曲線顯示于一個畫面之中;

可以動態改變曲線的比例;

隱藏或者顯示某條曲線。

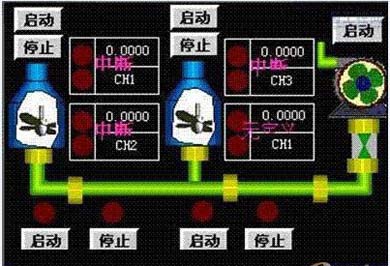

 圖10 現場控制流程圖

以流程圖的方式顯示各個儀表的運行狀態;

簡化對工藝流程，讓其更容易理解。

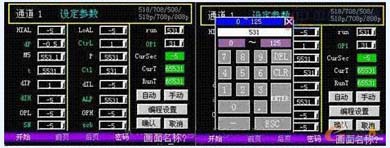

圖11 儀表參數的設置

自動識別HMI掛接的儀表;

對已識別的儀表調用相應得儀表參數設置畫面;

同步修改儀表的任何運行參數。

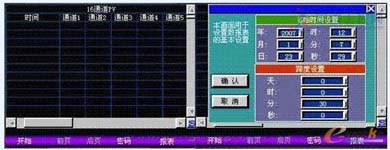

圖12 數據報表畫面

以報表形式查詢HMI中CF卡的數據;

支持滾動條拖動顯示數據;

可以改變查詢時間;

可以將查詢結果上傳至上位機。

圖13 總體界面布局

Windows風格的開始菜單;

一鍵到位的功能導航;

翻頁功能;

密碼保護確保數據修改的權限與安全。

五、綜述

由于該嵌入式儀表DCS系統功能齊全，性能可靠，運行穩定，所以給Y公司帶來豐厚的經濟效益與社會效益：

1、 豐富Y公司的產品線，使得Y公司的儀表產品用戶多了一個更加廉價且更加可靠的方案選擇;

2、 極大減少了產品的現場調試時間，提高了公司銷售人員和售后支持人員的效率;

3、 由于該儀表DCS系統，使得客戶節省了更多的成本與時間，不需要再去維護現場的工控機。
